КВСМ-1-КС.3

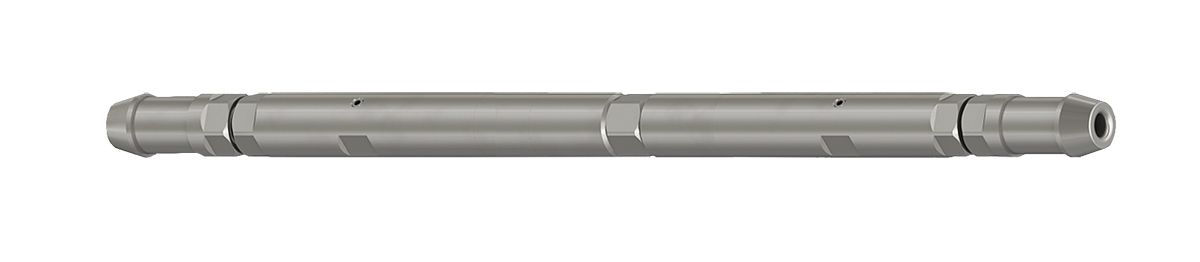

Кабельная сростка электрическая
1
2
3
Минимальный габарит Ø19 мм
Возможность производить быструю опрессовку при монтаже и в процессе эксплуатации
Рабочее давление 120 МПа
4
Простота установки
Технические характеристики
120 МПа
Рабочее давление
6.35 мм
Диаметр уплотняемого скважинного кабеля, мм
Нефть, газ, газоконденсат
Проводимая среда
+ 150 оС
Температура проводимой среды, не выше
-60 оС до +60 оС
Температура окружающей среды
333 х Ø19
Габаритные размеры, мм
2 кг
Масса
резьба К1/4” ГОСТ 6111-52
Тип присоединительной резьбы опрессовочного ниппеля*
07Х16Н4Б-Ш ГОСТ 5632-72
176 HV1 ГОСТ 2999-75
176 HV1 ГОСТ 2999-75
Материал корпуса, контактирующий со скважинной средой — твёрдость
По согласованию с заказчиком возможно изготовление корпуса, стойкого к сероводороду
Кабельная сростка предназначена для герметичного сращивания в местах разрыва погружного внутрискважинного электрического кабеля с внешним диаметром брони 6,35 мм и рассчитан на рабочее давление до 120 МПа включительно.
Соединения кабельной сростки герметичны за счёт двух уплотнений типа «металл-металл» с обеих сторон. Данная система гарантирует полную герметичность кабельной сростки.
Кабельная сростка имеет два опрессовочных порта для опрессовки основных уплотнений, что позволяет при монтаже проверить герметичность. За счёт минимального габарита Ø19 мм снижается риск повреждения кабельной сростки во время монтажа комплекта подземного оборудования.
Соединения кабельной сростки герметичны за счёт двух уплотнений типа «металл-металл» с обеих сторон. Данная система гарантирует полную герметичность кабельной сростки.
Кабельная сростка имеет два опрессовочных порта для опрессовки основных уплотнений, что позволяет при монтаже проверить герметичность. За счёт минимального габарита Ø19 мм снижается риск повреждения кабельной сростки во время монтажа комплекта подземного оборудования.
Описание
