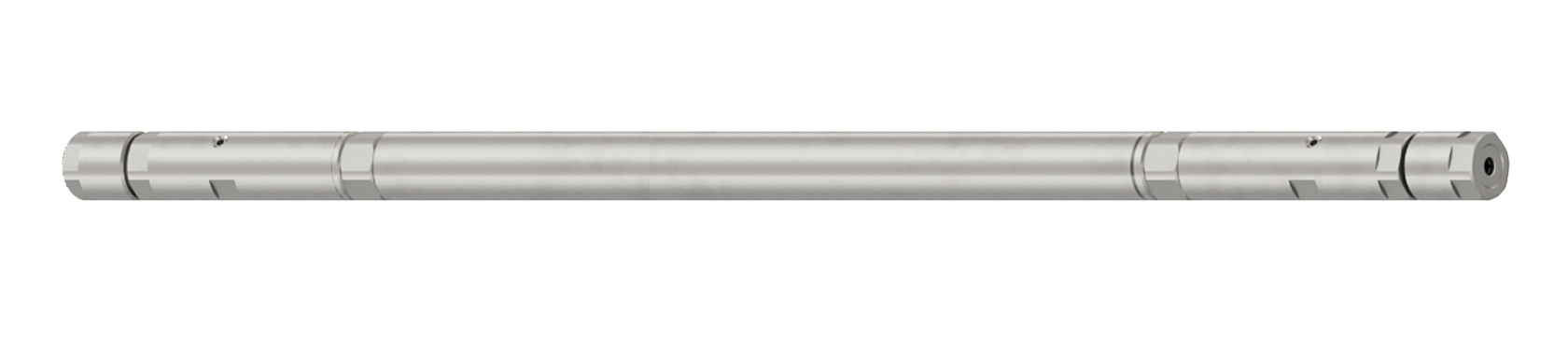

КВСМ-1-КС.2
Кабельная сростка для оптического и комбинированного кабеля
1
2
3
Возможность производить быструю опрессовку при монтаже и в процессе эксплуатации
Рабочее давление 120 МПа
Простота установки
Технические характеристики
До 120 МПа
Рабочее давление
6.35 мм
Диаметр уплотняемого скважинного кабеля, мм
Внешний диаметр:26 мм
Диаметр уплотняемого наземного коаксиального кабеля
Нефть, газ, газоконденсат
Проводимая среда
+ 150 оС
Температура проводимой среды, не выше
-60 оС до +60 оС
Температура окружающей среды
4 кг
Масса
резьба К1/2” ГОСТ 6111-52
Тип присоединительной резьбы кабельного ввода*
*По согласованию с заказчиком возможно изготовление корпуса кабельного ввода с другими типоразмерами присоединительной резьбы (конструктивно применимых под габариты кабельного ввода) по ГОСТ Р 53365-2009, ГОСТ 28487-90, ГОСТ 631-75, ГОСТ 632-80.
**По согласованию с заказчиком возможно изготовление корпуса опрессовочного ниппеля с другими типоразмерами присоединительной резьбы.
**По согласованию с заказчиком возможно изготовление корпуса опрессовочного ниппеля с другими типоразмерами присоединительной резьбы.
Кабельный ввод предназначен для герметизации погружного электрического кабеля и сростки с наземным кабелем на фонтанной арматуре на рабочее давление до 70 МПа включительно.
Соединения кабельного вывода газогерметичны с двумя уплотнениями типа «металл-металл» и двумя дополнительными эластомерными уплотнениями. Данная система гарантирует полную герметичность кабельного ввода.
Кабельный вывод имеет опрессовочный порт для опрессовки основного уплотнения, что позволяет при монтаже проверить герметичность соединения кабельного ввода на фонтанной арматуре.
Соединение погружного кабеля и наземного кабеля осуществляется во взрывозащищенной клеммной коробке с системой уплотнения, обеспечивающая защиту IP67.
Соединения кабельного вывода газогерметичны с двумя уплотнениями типа «металл-металл» и двумя дополнительными эластомерными уплотнениями. Данная система гарантирует полную герметичность кабельного ввода.
Кабельный вывод имеет опрессовочный порт для опрессовки основного уплотнения, что позволяет при монтаже проверить герметичность соединения кабельного ввода на фонтанной арматуре.
Соединение погружного кабеля и наземного кабеля осуществляется во взрывозащищенной клеммной коробке с системой уплотнения, обеспечивающая защиту IP67.
Описание
