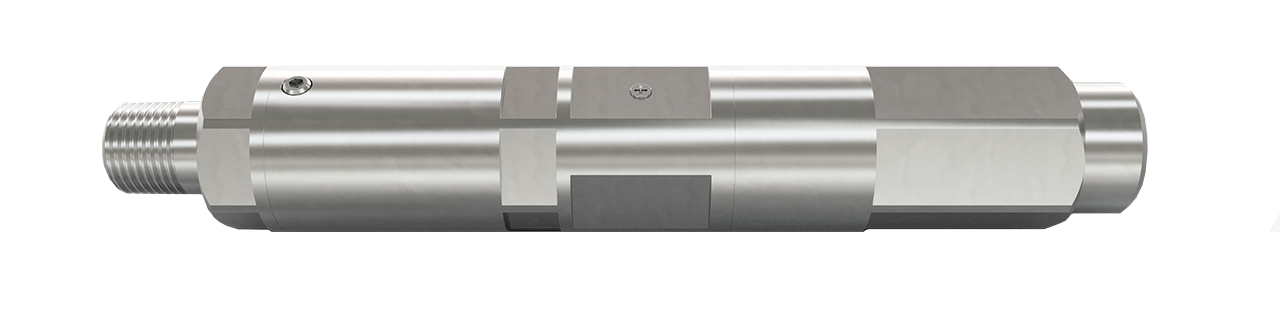

КВСМ-1-КВ.2
Кабельный ввод для комбинированного или оптического кабеля
1
2
3
Возможность производить быструю опрессовку при монтаже и в процессе эксплуатации
Рабочее давление 70 МПа
Простота установки
Технические характеристики
До 70 МПа
Рабочее давление
6.35 мм
Диаметр уплотняемого скважинного кабеля, мм
Нефть, газ, газоконденсат
Проводимая среда
+ 120 оС
Температура проводимой среды, не выше
-60 оС до +60 оС
Температура окружающей среды
244 х Ø38
Габаритные размеры, мм
4 кг
Масса
Резьба К1/2” ГОСТ 6111-52
Тип присоединительной резьбы кабельного ввода*
Ex ‘d’ IIC T3
Маркировка взрывозащиты
Резьба К1/4” ГОСТ 6111-52
Тип присоединительной резьбы опрессовочного ниппеля**
Сталь марки 14Х17Н2
Сталь марки 12Х18Н10Т
Сталь марки 12Х18Н10Т
Материал корпуса
*По согласованию с заказчиком возможно изготовление корпуса кабельного ввода с другими типоразмерами присоединительной резьбы (конструктивно применимых под габариты кабельного ввода) по ГОСТ Р 53365-2009, ГОСТ 28487-90, ГОСТ 631-75, ГОСТ 632-80.
**По согласованию с заказчиком возможно изготовление корпуса опрессовочного ниппеля с другими типоразмерами присоединительной резьбы.
**По согласованию с заказчиком возможно изготовление корпуса опрессовочного ниппеля с другими типоразмерами присоединительной резьбы.
Кабельный ввод предназначен для герметизации погружного оптического либо гибридного кабеля с встроенным датчиком распределенной температуры, проходящего через фонтанную арматуру на рабочее давление до 70 МПа включительно.
Соединения кабельного вывода газогерметичны с двумя уплотнениями типа «металл-металл» и двумя дополнительными эластомерными уплотнениями. Данная система гарантирует полную герметичность кабельного ввода.
Кабельный вывод имеет опрессовочный порт для опрессовки основного уплотнения, что позволяет при монтаже проверить герметичность соединения кабельного ввода на фонтанной арматуре.
Соединение погружного кабеля и наземного кабеля осуществляется в устьевом герметичном шкафе в металлическом корпусе с обеспечением герметичности заливкой специальным компаундом на случай обрыва кабеля в скважине.
Погружной кабель от устья скважины до устьевого шкафа прокладывается в герметичном металлорукаве с температурой эксплуатации от -60°С до +75°С, степенью защиты IP65, степенью защиты от наружного механического удара IK07.
Соединения кабельного вывода газогерметичны с двумя уплотнениями типа «металл-металл» и двумя дополнительными эластомерными уплотнениями. Данная система гарантирует полную герметичность кабельного ввода.
Кабельный вывод имеет опрессовочный порт для опрессовки основного уплотнения, что позволяет при монтаже проверить герметичность соединения кабельного ввода на фонтанной арматуре.
Соединение погружного кабеля и наземного кабеля осуществляется в устьевом герметичном шкафе в металлическом корпусе с обеспечением герметичности заливкой специальным компаундом на случай обрыва кабеля в скважине.
Погружной кабель от устья скважины до устьевого шкафа прокладывается в герметичном металлорукаве с температурой эксплуатации от -60°С до +75°С, степенью защиты IP65, степенью защиты от наружного механического удара IK07.
